BlueSerial^™ + BlueOEM RS-232 Funkadapter
Komplett aufgebaute, einsatzbereite universelle Funkadapter als RS232 Kabelersatz

Die BlueSerial™ RS-232 Funkdapter erlauben die drahtlose Verbindung zwischen Geräten mit RS-232 kompatibler Schnittstelle auf einfachste Weise als transparenter Kabelersatz bis 100m Reichweite und mehr. Auch die Verbindung zu PCs, Notebooks, Tablets und Smartphones welche Bluetooth® integriert haben ist möglich. Die BlueSerial™ Serie bietet gegenüber anderen Anbietern erhebliche Vorteile wie die automatische Erkennung von Geräten, PCs / Notebooks oder Peripheriegeräten und neben dem gängigen 8-Bit Datentransfer auch eine 7-Bit Unterstützung für ältere RS-232 Geräte. Darüber hinaus erkennen die BlueSerial™ Adapter automatisch die Lage der RX/TX Signale, so das Nullmodemkabel- oder Adapter nicht mehr benötigt werden und bieten einen abschaltbarem Hardware Handshake, womit auch Geräte ohne Flusssteuerung einfach drahtlos miteinander verbunden werden können. Eine drahtlose Konfiguration über die Funkstrecke selbst ist ebenso möglich, so dass die BlueSerial™ Adapter oder Module in den Geräten verbleiben und trotzdem ohne eine Kabelverbindung drahtlos konfiguriert werden können. Die BlueSerial™ Adapter gibt es in diversen Gehäusen mit oder ohne Akkus sowie ohne Gehäuse als OEM Module zum Einbau in Ihre Geräte, Sensoren, Steuerungen, Roboter, Maschinen usw. Anpassungen können auf Wunsch gerne vorgenommen werden.

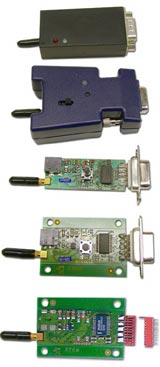

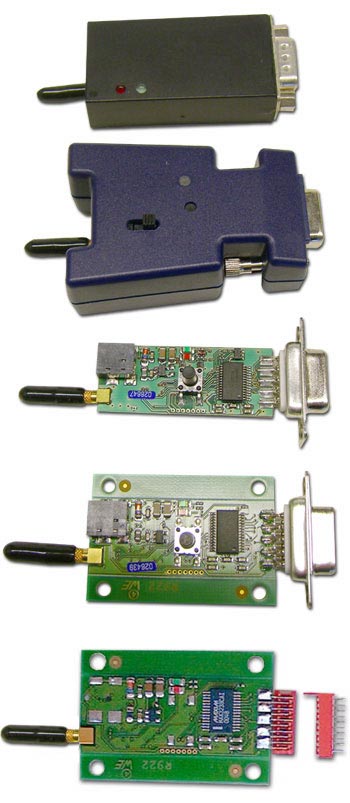

Grössere Abbildung hier. Die RS-232 BlueSerial™ Funkdadapter und OEM Module verbinden sich unterienander oder mit PCs, Notebooks, Tablets oder Smartphones welche mit Bluetooth® ausgerüstet sind.

Komplett anschlussfertig und betriebsbereit oder als OEM Version
Im Gegensatz zu vielen anderen Anbietern von Funkmodulen oder Evaluationskits im 2.4 GHz Bereich erhalten Sie von uns komplett aufgebaute, einsatzbereite und universelle Funkadapter oder OEM-Module welche das SPP (Serial Port Profile) unterstützen. Die mitgelieferte sehr einfach zu bedienende Software in Deutsch und Englisch wird nur ein einziges Mal benötigt um dem Funkadapter oder Modul mitzuteilen, mit welchen seriellen Parametern er arbeiten soll und mit welcher Gegenstelle er sich verbinden darf (Pairing) Nach diesem Setup ist keine Software oder Treiber mehr erforderlich und die Datenübertragung kann gleich nach dem Einschalten auch zwischen zwei BlueSerial™ Adaptern an Geräten, Maschinen oder Sensoren starten, welche weder ein Betriebssystem noch eine eigene CPU nutzen.

Warum RS-232 BlueSerial^™ Adapter?
Die serielle RS-232 Schnittstelle ist nach wie vor sehr populär und wird dank der Standardisierung im industriellen Umfeld häufig eingesetzt. Oft stören jedoch die Kabel zwischen den Geräten oder behindern die Bewegungsfreiheit der Anwender. Hier ist Funk ideal geeignet um diese störenden Kabel zu entfernen. Die RS-232 BlueSerial Funkadapter sind aktive Geräte mit eigenem Prozessor, so dass diese auch nach einem einmaligen "Pairing" als Kabelersatz zwischen Geräten und Messwertgebern, Sensoren, Steuerungen usw. unabhängig von einem Betriebssystem und ganz ohne Treiber eingesetzt werden können. Auch PCs, Notebooks, Tablets und Smartphones mit Bluetooth^® integriert können direkt mit den BlueSerial™ Adaptern und Modulen drahtlos verbunden werden.

Drahtlose Applikationen:

Für Infos zu den verfügbaren Versionen und Preisen hier klicken

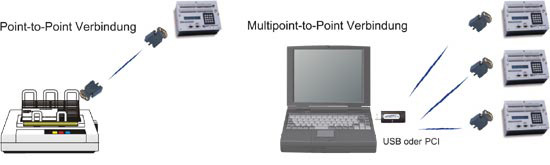

Verbindungsarten:

BlueSerial^™ Spezifikationen:

Technische Daten:

Frequenzbereich: 2.402 - 2.480 GHz, zulassungsfrei
Sendeleistung: + 4dBm (Class 2) oder + 20dBm (Class 1)
Reichweite: ca. 30m (Class 2) oder ca. 100m (Class 1) im Freien mit Standardantenne. Die BlueSerial Adapter sind zwischen Ckass 1 und Class 2 umschaltbar
Eingangsempfindlichkeit: besser - 80dBm
Modulation: GFSK Modulation mit Frequenzsprungverfahren
Anschluss: RS232 SUB-D 9polig, weiblich (Mini Genderchanger auf männlich verfügbar)
Automatische DTE / DCE Erkennung (Lage von RX / TX)
Baudrate: 1200 bis 230.000
Steckbare Antenne MMCX oder SMA 50 Ohm, 2 cm, ist gegen grössere Antenne mit höherer Reichweite oder Antennenkabel mit externer Antenne austauschbar.
Stromversorgung: 1.3 mm Hohlstecker, 4 - 10 Volt (Standardversion) 100mA (max) über Steckernetzteil oder sonstige Spannungsquelle oder Pin 9 der SUB-D Buchse. Weitere Versionen mit erweitertem Eingangsspannungsbereich (8 - 42 Volt) und NiMH Akku (700mAh) für bis zu 16 Stunden Betrieb und mehr verfügbar
Optional: Adapterkabel zur Stromversorgung über die USB oder Tastatur/Mausschnittstelle
Automatischer, neuer Verbindungsaufbau nach einem Abbruch wählbar
Hardwarehandshake ist abschaltbar, so dass auch Dreidrahtverbindungen ersetzt werden können (RX, TX, GND)
Abmessungen: ca. 32 x 57 x 14mm inklusive der 9-poligen SUB-D Buchse (Standardversion) Ein Mini Genderchanger zum Anschluss an 9-polige Buchse sowie Zwischenstecker zur Adaption auf 25-polig RS232 oder RJ45 sind optional erhältlich.
Gewicht: 30g (Standardversion im Kunststoffgehäuse) bzw. 70g (Akkuversion)

Drahtlos Interface:
Kompatibel zu den Bluetooth^® Profilen Versionen 2.0, 2.1 + EDR, abwärtskompatibel zu 1.1 + 1.2:

Bluetooth^® Kompatibel:
Sämtliche BlueSerial™ Produkte haben einen Bluetooth qualifizierten Chip von MITSUMI^® gemäss der Bluetooth^® 2.1 + EDR, 1.1 und 1.2 Spezifikation integriert


Konfigurationssoftware
Deutsche und englische Konfigurationssoftware für Windows 98, Windows 2000, Windows NT 4,
Windows XP, Windows Vista, Windows 7 zum konfigurieren der:

Die Konfiguration der seriellen Parameter muss nur einmal durchgeführt werden und bleibt nach dem Abschalten erhalten. Es werden dann keine Treiber oder sonstige Software mehr benötigt.

Umgebungsbedingungen der Standardversionen

Betriebstemperatur: -10°C bis 70°C

Lagertemperatur: -40°C bis 70°C

Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)

Kundenspezifische Versionen
Kundenspezifische Versionen der BlueSerial™ Adapter und Module sind auch in Projekten mit speziellen IP65 Spezifikationen, grösserem Akku, höherer Reichweite und Steckverbindern zur Platinenmontage sowie weiteren Gehäusevarianten erhältlich.


TOP 10 Gründe für unsere BlueSerial^™ Funkadapter:
